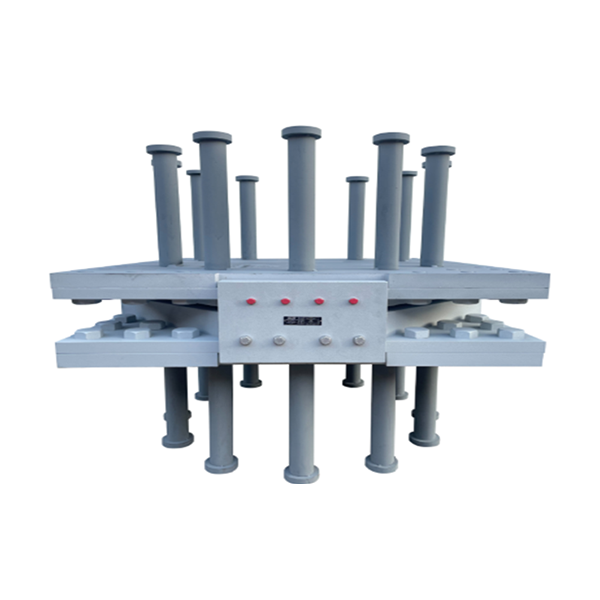

盤式支承

如考慮上揚力作用時，可設計抗拉拔裝置

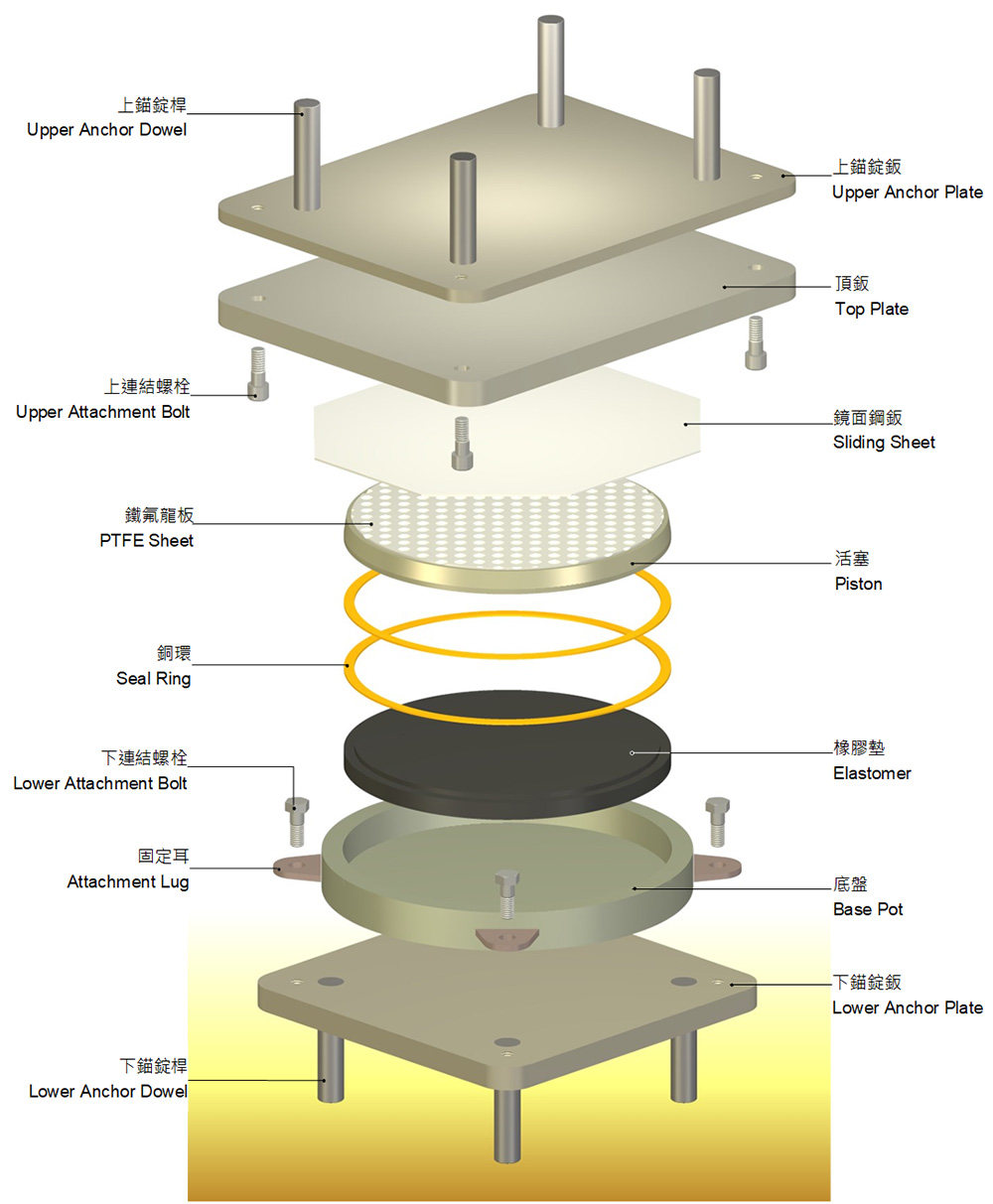

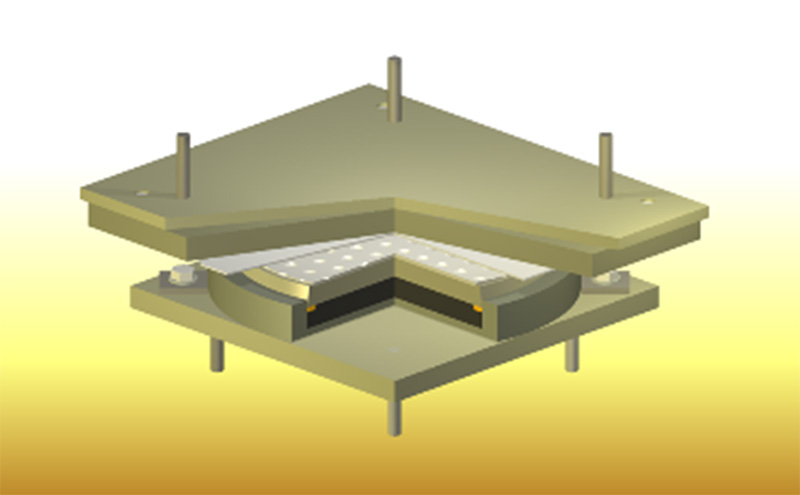

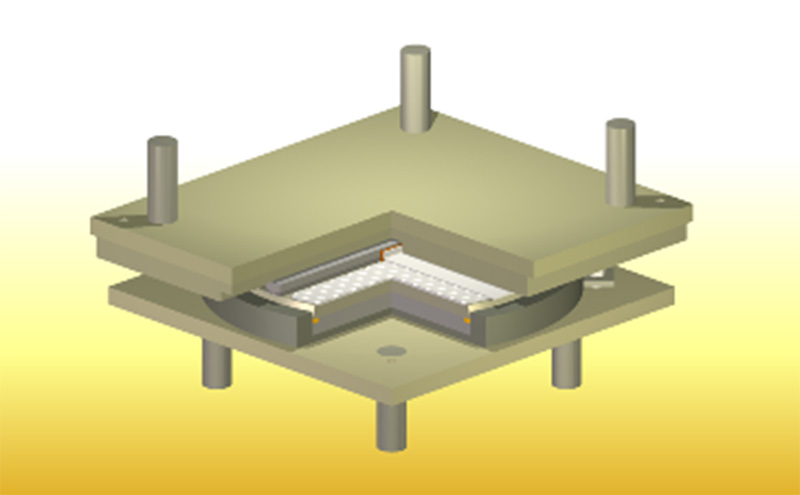

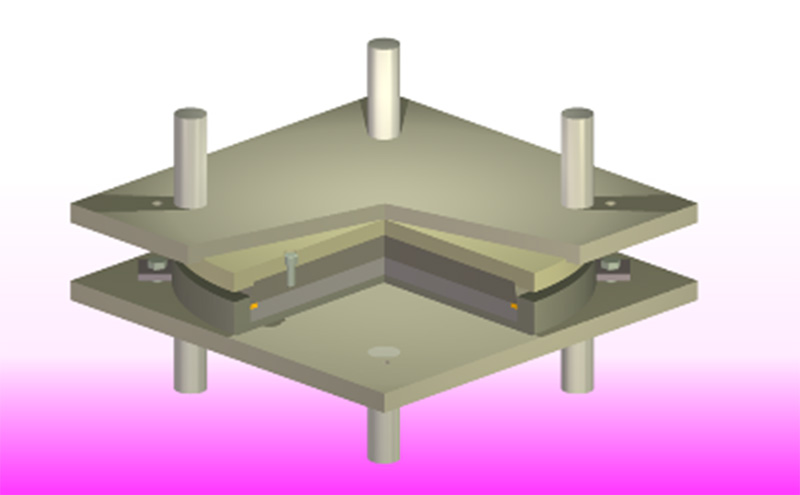

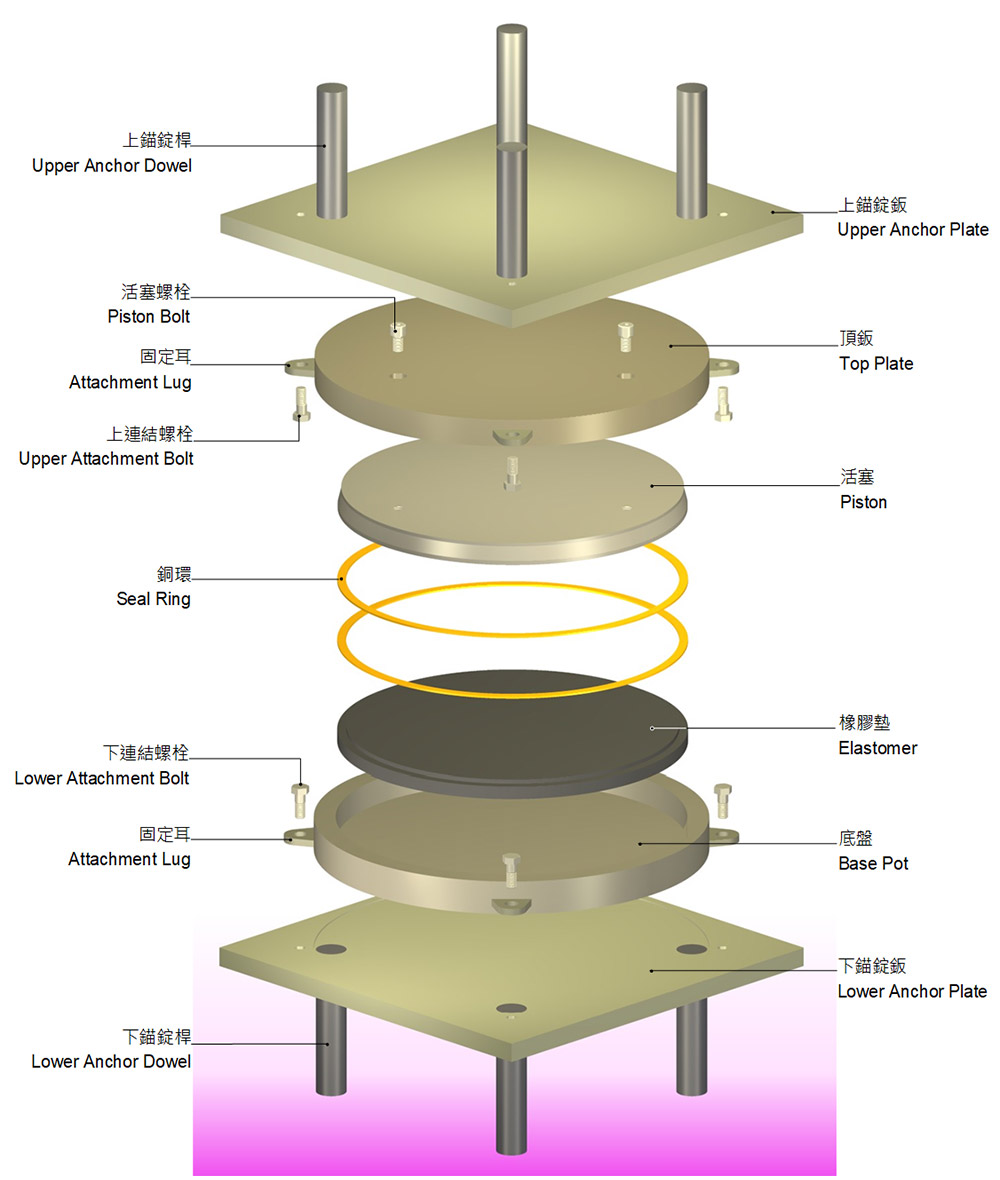

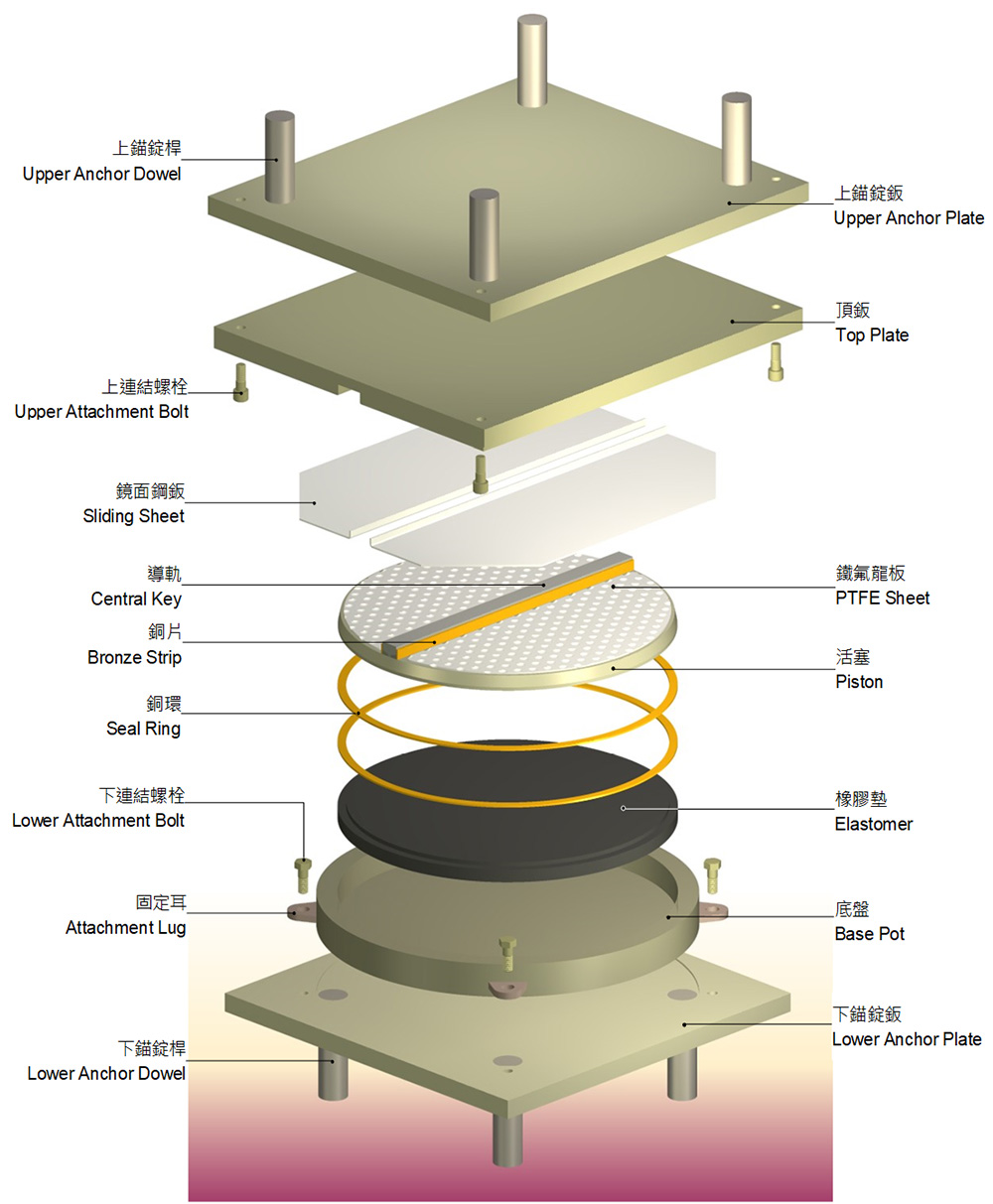

盤式支承墊可分為固定型、單向活動型及雙向活動型。其內部的橡膠墊為支承之主要構件，置於支承底盤內，受到圍束之橡膠墊在高壓下其運動行為類似液態狀，產生均勻之應力分佈至底盤四周，橡膠邊緣之封環 (Seal ring) 可防止在高壓下橡膠墊被擠壓破壞。橡膠墊有不可壓縮之特性，受壓時幾乎無任何體積改變，因此可承受相當大之荷重及轉角。而鐵氟龍板 (PTFE) 及不銹鋼板為活動型支承之滑動介面，鐵氟龍板之安定性高且磨擦係數低 (標準設計0.03 以下 ) ，非常適合用於橋樑支承。盤式支承之防塵裝置用以防護鐵氟龍板及橡膠墊，防止礫石及水氣等有害物質進入影響支承運作。
